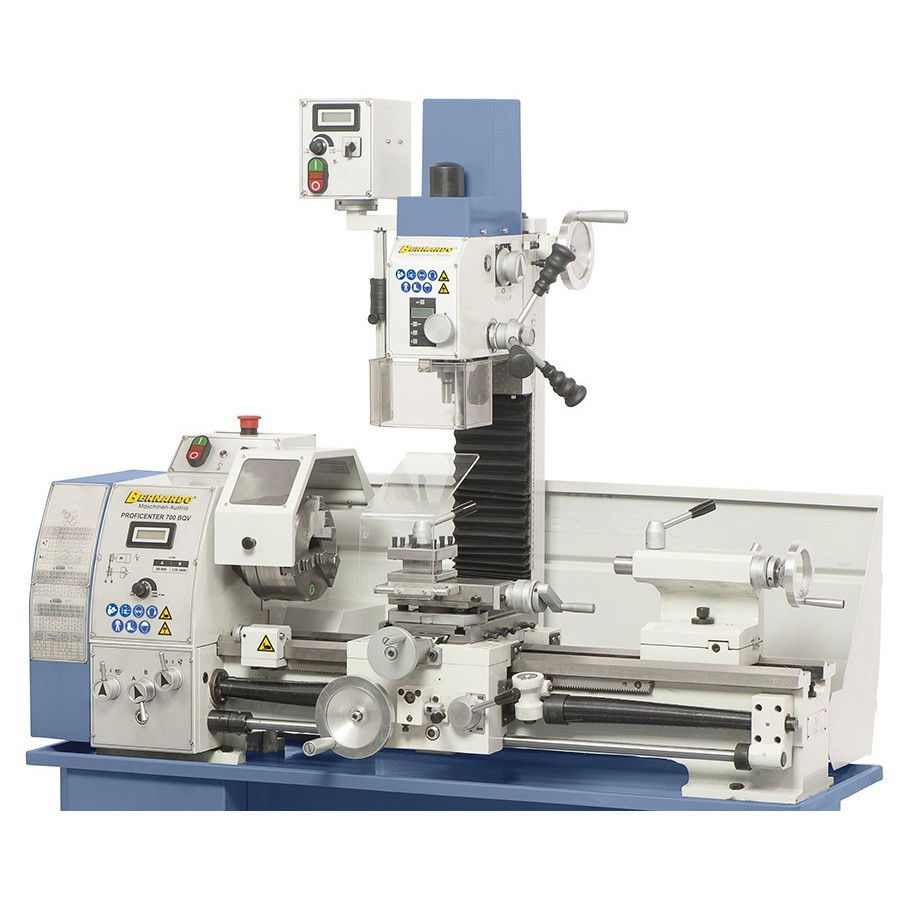

Bernardo Proficenter 700 BQV megmunkáló központ, 230 V

A Proficenter 700 BQV gépet finommechanikai szakembereknek, képzési- és oktatási műhelyekben való alkalmazásra javasoljuk. Fúrás, marás és esztergálás a legkisebb helyen, sorozatszerűen fúrásmélység- és fordulatszám digitális mutatóval a kényelmes munkához, valamint egy nagy orsófurattal ellátva, minden egy gépben központosul.

• Elektronikus, fokozatmentes fordulatszám-szabályzás, ezáltal optimális a munkadarabhoz való igazodás
• Sorozatszerűen vonóorsóval automatikus hosszanti és keresztirányú előretoláshoz
• Prízmás gépágy nagy felfekvési felülettel, induktív edzett és csiszolt
• Bővült alkalmazási terület az elfordítható marófej által
• Marófeltét digitális mutatóval szegnyereg-emelkedéshez és fordulatszámhoz
• Felsőszán x-tengely irányába eltolható
• Sorozatszerűen a maróorsó jobb-bal menetével
• Precíz szegnyereg-állítás marásnál kézikerék segítségével
• Sorozatszerűen 38 mm-es orsófurattal nagy tengelyátmérők megmunkálásához

Esztergagép
Csúcstávolság	700 mm
Csúcsmagasság	150 mm
Körmozgás-átmérő gépágyon	280 mm
Orsófurat	38 mm
Felvétel az orsófuratban	MK 5
Fordulatszám tartomány	50 - 1000 / 100 - 1800 ford./perc
Fordulatszám tartomány	14) 0,07 - 0,65 mm/ford.
Síkelőretolási tartomány	(11) 0,03 - 0,12 mm/ford.
Metrikus menet	(18) 0,2 - 3,5 mm
Collmenet	(21) 8 - 56 Gg/1"
Szegnyereg táv	85 mm
Szegnyereg felvétel	MK 3
T-horony nagyság a síkszánon	12 mm
Motor-leadási teljesítmény S1 100%	1,1 kW / 230 V
Motor-felvevő teljesítmény S6 40%	1,5 kW / 230 V
Marófeltét
Fúrási teljesítmény max.	20 mm
Homlokmaró max.	63 mm
Szármaró max.	20 mm
Hatósugár	170 mm
Orsófordulatszám, fokozatmentes	50 - 2250 ford./perc
Orsó-felvétel	MK 2
Elfordítható marófej	-90° -tól +90° -ig
Marófej-magasságbeállítás	260 mm
Motor-leadási teljesítmény S1 100%	0,60 kW / 230 V
Motor-felvevő teljesítmény S6 40%	0,90 kW / 230 V
Gép méretei (Sz x Mé x Ma)*	1380 x 640 x 1020 mm
Kb. összsúly	298 kg

* alsó állvány nélkül


Szállítási terjedelem
• 3-pofás tokmány DK11-160 mm
• Tokmánykarima 160 mm
• Fogaskoszorú-fúrótokmány 1 - 13 mm / B 16
• Fúrótokmány-tüske MK 2 / B 16
• Szilárd pontozócsúcsok
• Váltókerekek
• Négyes-szerszámtartó
• Csúszókuplung
• Mikrométer hosszanti-ütköző
• Síkszán felsőszupporttal
• Szorítóorsó M 10
• Digitális szegnyeregemelkedés-mutató
• Digitális fordulatszám-mutató
• Tokmányvédő
• Vezérorsó-burkolat
• Forgácshátfal
• Alkalmazási szerszám
