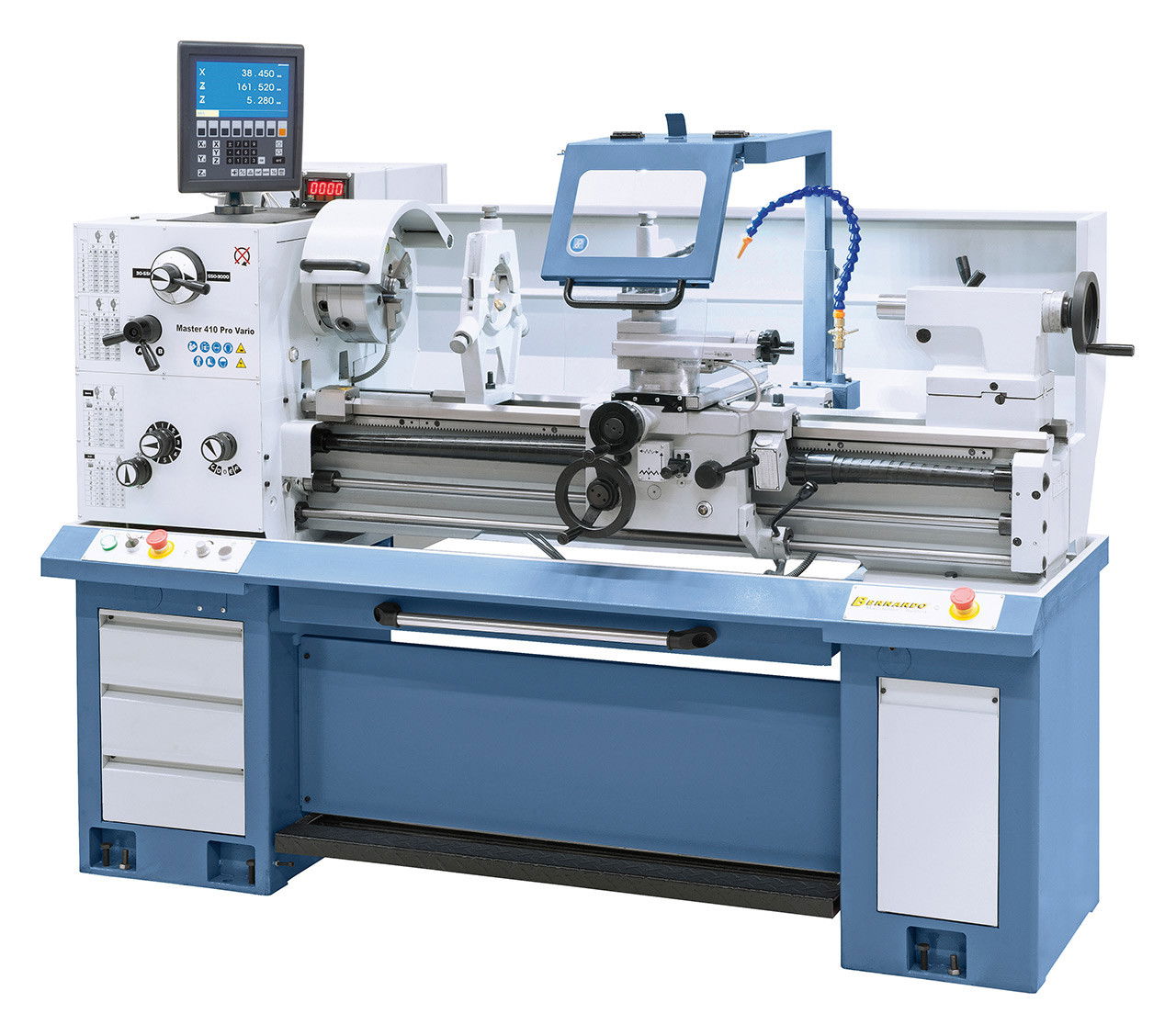

Bernardo Master 410 Pro Vario univerzális esztergagép + 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
Javasolt felhasználás: ipari
Egységár (darab):
Bruttó: 6.972.694 Ft
Nettó: 5.490.310 Ft
Cikkszám:
03-1293XLMárka:
BernardoA termék az alábbi kategóriákban található:
Bernardo fémesztergákLeírás
A Master 410 Pro Vario egy kompakt felépítésű univerzális esztergagép széleskörű alkalmazási területtel és mindenekelőtt meggyőző a 410 mm-es esztergaátmérő, valamint az 52 mm-es orsófurat által. Konstrukciója alapján (felépítési mód, teljesítmény, előretolás, ...) képzési műhelyekben, de szerszámgyártásban és szerelő-üzemekben is sikeresen alkalmazható. Pótlólag ez a modell sorozatszerűen változtatható fordulatszám-szabályzóval felszerelt a forgácsolási sebesség optimális beállításához.
- Sorozatszerűen Delta-frekvenciaváltóval a magas forgatónyomatékért alsó fordulatszám tartományban és megközelítőleg konstans fordulatszám terhelés alatt.
- Fokozatmentes fordulatszám-szabályzás, a beállított fordulatszám digitális mutatóról leolvasható.
- Ideális szakiskolák, szerelőüzemek és képzési műhelyek számára.
- Kivehető híd nagy átmérőjű munkadarabok megmunkálására.
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által.
- Prizmás ágy szürkeöntvényből, induktív edzett és precíziós csiszolású.
- Az orsó-orr körmozgásának garantált pontossága (≤ 0,009 mm).
- A rezgési befolyásoltság csökkentésére a masszív prizmás ágy pótlólag bordázattal ellátott.
- Modern főorsó-támasztás ferde-golyóscsapággyal precíziós kivitelezésben.
- Sorozatszerűen 52 mm-es orsófurattal nagy tengelyátmérők megmunkálásához.
Műszaki adatok:
|
Csúcstávolság
|
1000 mm
|
|
Csúcsmagasság
|
205 mm
|
|
Körmozgás-átmérő gépágyon
|
410 mm
|
|
Körmozgás-átmérő könyök-hajlaton*
|
530 mm
|
|
Körmozgás-átmérő síkszánon
|
260 mm
|
|
Gépágy szélesség
|
205 mm
|
|
Orsófurat
|
52 mm
|
|
Orsó felfogás
|
DIN 55029, D1-5
|
|
Fordulatszám tartomány, 2 fokozat
|
30 – 550 / 550 – 3000 ford./perc
|
|
Hosszelőtolás tartománya
|
(48) 0,043 – 0,653 mm/ford.
|
|
Síkelőretolás tartománya
|
(48) 0,014 – 0,206 mm/ford.
|
|
Metrikus menet
|
(36) 0,4 – 7,0 mm
|
|
Collmenet
|
(28) 4 – 56 menet/1"
|
|
Szegnyereg átmérő
|
45 mm
|
|
Szegnyereg táv
|
125 mm
|
|
Szegnyereg felfogás
|
MK 3
|
|
Motorteljesítménye
|
4,0 kW (5,5 LE)
|
|
Gép méretei (Sz x Mé x Ma)
|
1820 x 920 x 1500 mm
|
|
Kb. súly
|
754 kg
|
* Gépágyhossz kivehető: 235 mm
Szállítási terjedelem:
- 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány PO3-200 mm / D5
- Befogótárcsa 280 mm
- Rögzített lünetta - fogás diam. max. 70 mm
- Együttfutó lünetta - fogás diam. max. 60 mm
- Hűtőanyag-berendezés
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Mikrométer hosszanti-ütköző
- Csúszókuplung
- Menetóra
- Első töltőanyag Shell Tellus 46
- Frekvenciaváltó
- Digitális fordulatszám-mutató
- Kihúzható forgácskád
- LED-géplámpa
- Váltókerekek
- Szűkítőhüvely
- 2 központozócsúcs
- Lábpedál fékfunkcióval CE-szerint
- Forgácshátfal
- Állvány
- Alkalmazási szerszám
