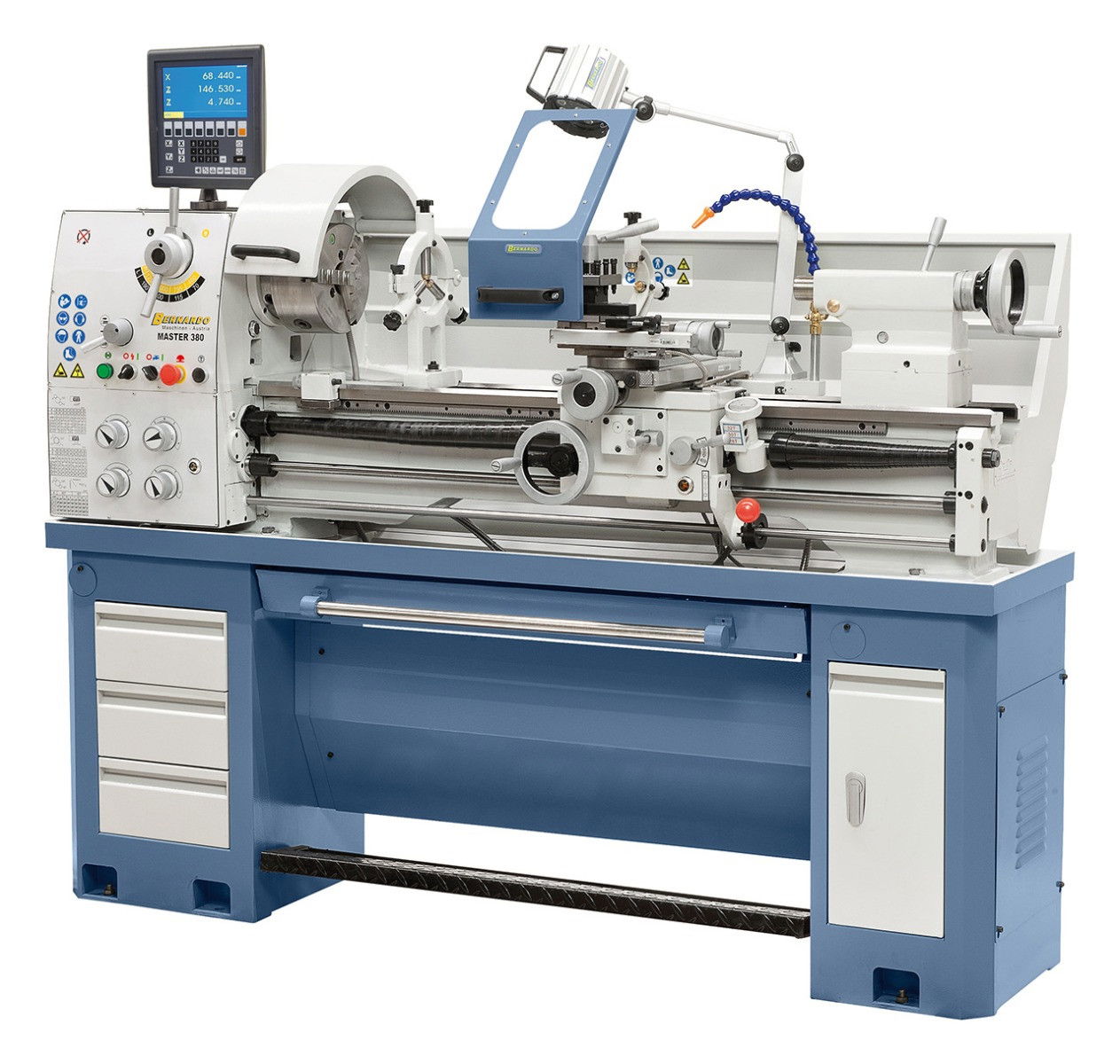

Bernardo Master 380 vezér- és vonóorsós esztergagép + 3-tengelyes helyzetmutató ES-12 V LCD kijelzővel, 400 V
Javasolt felhasználás: kisipari
Egységár (darab):
Bruttó: 4.367.111 Ft
Nettó: 3.438.670 Ft
Cikkszám:
03-1286BXLMárka:
BernardoA termék az alábbi kategóriákban található:
Bernardo fémesztergákLeírás
A Master 380 vezér- és vonóorsós esztergagép igazán meggyőző a stabil konstrukciója és egyszerű kezelhetősége által. Már az alapfelszerelés tartalmaz minden fontos tartozékot (3-tengelyes-helyzetmutató, lünetták, LED-géplámpa, biztonsági berendezések CE-norma szerint, ...), amik által ez a gép ideális szakiskolák, szerelőüzemek és képzési műhelyek számára.
- Sorozatszerűen 51 mm-es orsófurattal nagy tengelyátmérők megmunkálására.
- Ideális szakiskolák, szerelőüzemek és képzési műhelyek számára.
- Optimálisan alkalmas acél, vasmentes anyagok és műanyagok megmunkálására.
- Kivehető híd nagy átmérőjű munkadarabok megmunkálására.
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által.
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyed menetű és precízen kapcsolható.
- Elektromechanikus lábfék a mellékidők lecsökkentésére.
- Modern főorsó-csapágyazás ferde-golyóscsapággyal precíz kivitelben.
- Prizmás ágy szürkeöntvényből, induktív edzett és precíziós csiszolású.
- A nyeregszeg egykaros-befogása, kúpesztergáláshoz eltolható.
- Az orsó-orr körmozgásának garantált pontossága (≤ 0,009 mm).
- Edzett és csiszolt, olajfürdőben futó főorsó.
- Nyeregszeg, orsópálca és minden vezető utánállítható.
Műszaki adatok:
|
Csúcstávolság
|
1000 mm
|
|
Csúcsmagasság
|
190 mm
|
|
Körmozgás-átmérő a gépágyon
|
380 mm
|
|
Körmozgás-átmérő könyök-hajlaton*
|
490 mm
|
|
Körmozgás-átmérő síkszánon
|
220 mm
|
|
Gépágy szélesség
|
185 mm
|
|
Orsófurat
|
51 mm
|
|
Orsó-felvétel
|
DIN 55029, D1-5
|
|
Fordulatszám tartomány
|
(8) 70 - 2000 ford./perc
|
|
Hosszanti-előretolási tartomány
|
(32) 0,052 - 1,392 mm/ford.
|
|
Síkelőretolási tartomány
|
(32) 0,014 - 0,380 mm/ford.
|
|
Metrikus menet
|
(26) 0,4 - 7,0 mm
|
|
Collmenet
|
(34) 4 - 56 menet/1"
|
|
Szegnyereg-átmérő
|
42 mm
|
|
Szegnyereg-táv
|
120 mm
|
|
Szegnyereg-felvétel
|
MK 4
|
|
Motor-leadási teljesítmény S1 100%
|
1,5 kW (400 V)
|
|
Motor-felvevő teljesítmény S6 40%
|
2,2 kW (400 V)
|
|
Gép méretei (Sz x Mé x Ma)
|
1920 x 800 x 1660 mm
|
|
Kb. súly
|
575 kg
|
* Gépágy hosszúság-kivehető: 225 mm
Szállítási terjedelem:
- 3-tengelyes helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány DK11-200 mm / D5
- Síktárcsa 200 mm / D5, DIN 55029 szerint
- Rögzített lünetta - fogás diam. max. 70 mm
- Együttfutó lünetta - fogás diam. max. 50 mm
- Hűtőanyag-berendezés
- Első töltőanyag Shell Tellus 46
- Kihúzható forgácskád
- Befogótárcsa 320 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Menetóra
- LED-géplámpa
- Szűkítőhüvely
- Váltókerekek
- 2 központozócsúcs
- Lábpedál fékfunkcióval CE-szerint
- Motor mágneses fékkel CE-norma szerint
- Alsó állvány fiókkal
- Alkalmazási szerszám
