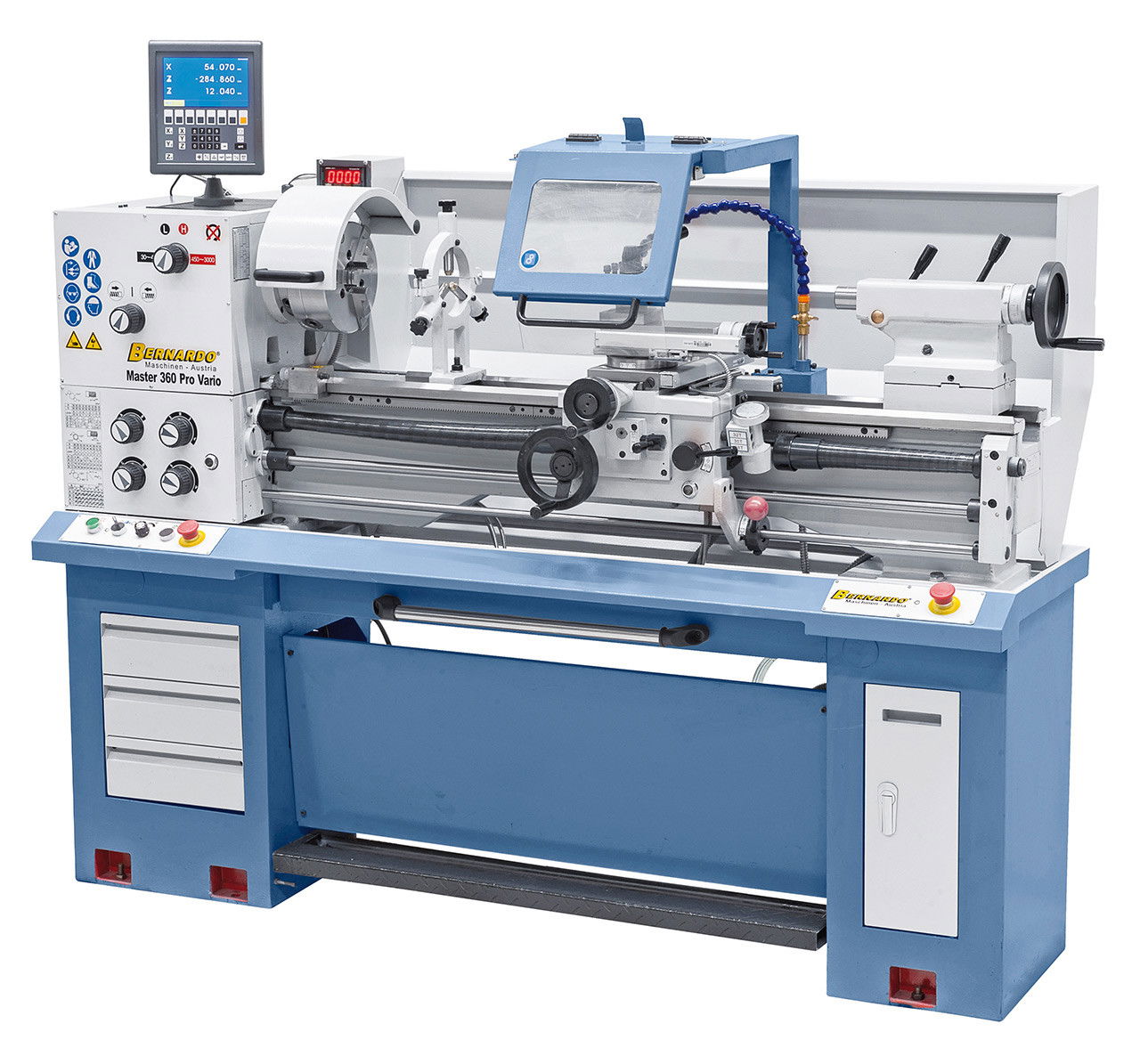

Bernardo Master 360 Pro Vario univerzális esztergagép + 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel, 400 V
Javasolt felhasználás: ipari
Egységár (darab):
Bruttó: 5.328.323 Ft
Nettó: 4.195.530 Ft
Cikkszám:
03-1276XLMárka:
BernardoA termék az alábbi kategóriákban található:
Bernardo fémesztergákLeírás
A Master 360 Pro Vario egy kompakt felépítésű univerzális esztergagép széleskörű alkalmazási területtel és mindenekelőtt meggyőző a 360 mm-es esztergaátmérő, valamint az 52 mm-es orsófurat által. Konstrukciója alapján (felépítési mód, teljesítmény, előretolás, ...) képzési műhelyekben, de szerszámgyártásban és szerelő-üzemekben is sikeresen alkalmazható. Pótlólag ez a modell sorozatszerűen változtatható fordulatszám-szabályzóval felszerelt a forgácsolási sebesség optimális beállításához.
- Sorozatszerűen Delta-frekvenciaváltóval a magas forgatónyomatékért alsó fordulatszám tartományban és megközelítőleg konstans fordulatszám terhelés alatt.
- Fokozatmentes fordulatszám-szabályzás, a beállított fordulatszám digitális mutatóról leolvasható.
- A rezgés-hatások minimalizálására a masszív prizmás ágy pótlólag bordázattal van ellátva.
- Sorozatszerűen 52 mm-es orsófurattal nagy tengelyátmérők megmunkálására.
- Optimálisan alkalmas acél, vasmentes anyagok és műanyagok megmunkálására.
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyed menetű és precízen kapcsolható.
- Elektromechanikus lábfék a mellékidők lecsökkentésére.
- Modern főorsó-csapágyazás ferde-golyóscsapággyal precíz kivitelben.
- Prizmás ágy szürkeöntvényből, induktív edzett és precíziós csiszolású.
- Az orsó-orr körmozgásának garantált pontossága (≤ 0,009 mm).
- Edzett és csiszolt, olajfürdőben futó főorsó.
- Nyeregszeget kúpesztergáláshoz ± 5 mm-rel el lehet tolni.
Műszaki adatok:
|
Csúcstávolság
|
1000 mm
|
|
Csúcsmagasság
|
180 mm
|
|
Körmozgás-átmérő gépágyon
|
360 mm
|
|
Körmozgás-átmérő síkszánon
|
230 mm
|
|
Gépágy szélesség
|
185 mm
|
|
Orsófurat
|
52 mm
|
|
Orsó felfogás
|
DIN 55029, D1-5
|
|
Fordulatszám tartomány
|
30 – 450 / 450 – 3000 ford./perc
|
|
Hosszelőtolás tartománya
|
(32) 0,052 – 1,392 mm/ford.
|
|
Síkelőretolás tartománya
|
(32) 0,14 – 0,380 mm/ford.
|
|
Metrikus menet
|
(26) 0,4 – 7,0 mm
|
|
Collmenet
|
(34) 4 – 56 menet/1"
|
|
Szegnyereg átmérő
|
42 mm
|
|
Szegnyereg táv
|
100 mm
|
|
Szegnyereg felfogás
|
MK 3
|
|
Motor leadott teljesítménye S1 100%
|
1,5 kW (400 V)
|
|
Motor felvett teljesítménye S6 40%
|
2,2 kW (400 V)
|
|
Gép méretei (Sz x Mé x Ma)
|
1825 x 750 x 1600 mm
|
|
Kb. súly
|
600 kg
|
Szállítási terjedelem:
- 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány PO3-200 mm / D5
- Síktárcsa 200 mm / D5, DIN 55029 szerint
- Rögzített lünetta - fogás diam. max. 70 mm
- Együttfutó lünetta - fogás diam. max. 60 mm
- Hűtőanyag-berendezés
- Első töltőanyag Shell Tellus 46
- Kihúzható forgácskád
- Befogótárcsa 280 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Menetóra
- Frekvenciaváltó
- Digitális fordulatszám-mutató
- LED-géplámpa
- Szűkítőhüvely
- Váltókerekek
- 2 központozócsúcs
- Lábpedál fékfunkcióval CE-szerint
- Állvány
- Alkalmazási szerszám
